Modelo de clasificación de imágenes con Data Augmentation

PRECAUCIÓN 😱: El tema presentado en esta sección está clasificado como avanzado. El entendimiento de este contenido es totalmente opcional.

Introducción

Como análistas o científicos de datos, en general una gran cantidad del tiempo que se invierte en el desarrollo de un modelo de aprendizaje automático está dedicado a la preparación, limpieza y reorganización de los datos. Los sistemas de visión por computadora no son la excepción.

Dependiendo del problema que estamos intentando resolver, será el tipo de preprocesamiento a realizar. Entre la tareas más comunes están:

Estandarización:

• Ajuste del tamaño de la imágen a un tamaño estandard.

• Recorte de las imágenes.

• Ajuste de colores (escala de grises, reducción de contraste, saturación).

• Transformaciones específicas como reducciones de ruido.

Aumento o augmentation del conjunto de datos:

• Rotaciones.

• Translaciones.

• Escalamiento.

• Modificacione de colores (escala de grises, HUE, saturación, brillo).

• Filtros específicos (borronear, ruido).

• Combinar imagenes o recortarlas.

Preparación del ambiente

Intalamos las librerias necesarias

!wget https://raw.githubusercontent.com/santiagxf/M72109/master/docs/vision/tasks/classification/code/cnn_class.txt \
    --quiet --no-clobber
!pip install -r cnn_class.txt --quiet

Sobre el conjunto de datos de este ejemplo

Para ejemplificar esta técnica utilizaremos un conjunto de datos muy popular llamado CIFAR-10. CIFAR-10 es un conjunto de datos que consiste en 60.000 imagenes a color de 32x32 agrupadas en 10 clases, con 6000 imagenes cada una. Hay alrededor de 50000 imagenes para entrenamiento y 10000 para testing.

Las categorias son:

• airplane

• automobile

• bird

• cat

• deer

• dog

• frog

• horse

• ship

• truck

Podemos cargar este conjunto de datos facilmente utilizando tensorflow-datasets:

import tensorflow as tf
import tensorflow.keras as keras
import tensorflow_datasets as tfds

ds, info = tfds.load('cifar10', split='train', shuffle_files=True, with_info=True)

Downloading and preparing dataset cifar10/3.0.2 (download: 162.17 MiB, generated: 132.40 MiB, total: 294.58 MiB) to /root/tensorflow_datasets/cifar10/3.0.2...

Shuffling and writing examples to /root/tensorflow_datasets/cifar10/3.0.2.incomplete8HYSX7/cifar10-train.tfrecord

Shuffling and writing examples to /root/tensorflow_datasets/cifar10/3.0.2.incomplete8HYSX7/cifar10-test.tfrecord

Dataset cifar10 downloaded and prepared to /root/tensorflow_datasets/cifar10/3.0.2. Subsequent calls will reuse this data.

print("Numero de clases: ", info.features["label"].num_classes)
print("Clases disponibles: ", info.features["label"].names)

Numero de clases:  10
Clases disponibles:  ['airplane', 'automobile', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck']

Veamos algunos ejemplos:

tfds.show_examples(ds, info)

Construcción de una red neuronal convolucional

Antes de comenzar necesitaremos verificar que tenemos el runtime correcto en nuestro ambiente. Esta tarea se beneficiará mucho de una GPU.

import tensorflow as tf
print("GPUs disponibles: ", len(tf.config.experimental.list_physical_devices('GPU')))

GPUs disponibles:  1

Especificando las transformaciones de aumento de datos a realizar

En este primer intento haremos las siguientes transformaciones:

• Rotar horizontalmente la imagen

• Rotar la imagen de forma aleatoria con una probabilidad de 0.1

• Agrandar (zoom) la imagen de forma aleatroia con una probabilidad de 0.1

Para todas estas tareas keras dispone de una capa que nos permite realizar esto automáticamente:

from tensorflow.keras.layers.experimental import preprocessing

data_augmentation = keras.Sequential(
    [
        preprocessing.RandomFlip("horizontal", input_shape=(32, 32, 3)),
        preprocessing.RandomRotation(0.1),
        preprocessing.RandomZoom(0.1),
    ]
)

Algunas cosas a notar:

• Note como pudimos empaquetar todas las transformaciones como un modelo secuencial.

• Note como input_shape solo aparece en la primera transformación que aplicamos. Esto se debe a que el mismo debe ser especificado en la primera capa de la red secuencial.

Aplicando data augmentation a una arquitectura CNN estandar

Instanciamos nuestro modelo y verificamos su arquitectura

model = keras.models.Sequential(layers=
  [
    data_augmentation,
    keras.layers.Conv2D(32, (3, 3), padding='same', activation='relu', ),
    keras.layers.Conv2D(32, (3, 3), padding='same', activation='relu'),
    keras.layers.MaxPooling2D((2, 2)),
    keras.layers.Flatten(),
    keras.layers.Dropout(0.5),
    keras.layers.Dense(64, activation='relu'),
    keras.layers.Dense(10, activation='softmax')
  ])


model.compile(optimizer='adam',
          loss=tf.keras.losses.SparseCategoricalCrossentropy(),
          metrics=['accuracy'])

model.summary()

Model: "sequential_3"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
sequential_2 (Sequential)    (None, 32, 32, 3)         0
_________________________________________________________________
conv2d_2 (Conv2D)            (None, 32, 32, 32)        896
_________________________________________________________________
conv2d_3 (Conv2D)            (None, 32, 32, 32)        9248
_________________________________________________________________
max_pooling2d_1 (MaxPooling2 (None, 16, 16, 32)        0
_________________________________________________________________
flatten_1 (Flatten)          (None, 8192)              0
_________________________________________________________________
dropout_1 (Dropout)          (None, 8192)              0
_________________________________________________________________
dense_2 (Dense)              (None, 64)                524352
_________________________________________________________________
dense_3 (Dense)              (None, 10)                650
=================================================================
Total params: 535,146
Trainable params: 535,146
Non-trainable params: 0
_________________________________________________________________

Antes de comenzar el entrenamiento, configuraremos nuestro conjunto de datos para una tarea supervisada. Esto lo hacemos especificando el parametro as_supervised=True lo cual nos da la posibilidad de acceder a las anotaciones del conjunto de datos.

(training_set, validation_set) = tfds.load('cifar10', split=['train', 'test'], as_supervised=True)

Configuramos los parametros de entrenamiento:

BATCH_SIZE=64
EPOCHS = 3

training_set_batch = training_set.batch(batch_size=BATCH_SIZE).cache().repeat()
validation_set_batch = validation_set.batch(batch_size=BATCH_SIZE).cache().repeat()
train_size = info.splits['train'].num_examples
test_size = info.splits['test'].num_examples

Comenzamos el entrenamiento

history = model.fit(training_set_batch,
                    epochs=EPOCHS,
                    steps_per_epoch=train_size,
                    validation_data=validation_set_batch,
                    validation_steps=test_size)

Epoch 1/3
50000/50000 [==============================] - 597s 11ms/step - loss: 1.2633 - accuracy: 0.5600 - val_loss: 1.1100 - val_accuracy: 0.6278
Epoch 2/3
50000/50000 [==============================] - 557s 11ms/step - loss: 1.1140 - accuracy: 0.6154 - val_loss: 1.1587 - val_accuracy: 0.6220
Epoch 3/3
50000/50000 [==============================] - 558s 11ms/step - loss: 1.0796 - accuracy: 0.6291 - val_loss: 1.2239 - val_accuracy: 0.6159

Dado que estamos utilizando un objeto de tipo tf.Dataset como argumento de validation_data de Model.fit, Keras no sabe por cuantos etapas hay que validar. Por este motivo el argumento validation_steps fue configurado.

import matplotlib.pyplot as plt

def plot_history(history):
  # summarize history for accuracy
  plt.plot(history.history['accuracy'])
  plt.plot(history.history['val_accuracy'])
  plt.title('model accuracy')
  plt.ylabel('accuracy')
  plt.xlabel('epoch')
  plt.legend(['train', 'test'], loc='upper left')
  plt.show()

  # summarize history for loss
  plt.plot(history.history['loss'])
  plt.plot(history.history['val_loss'])
  plt.title('model loss')
  plt.ylabel('loss')
  plt.xlabel('epoch')
  plt.legend(['train', 'test'], loc='upper left')
  plt.show()

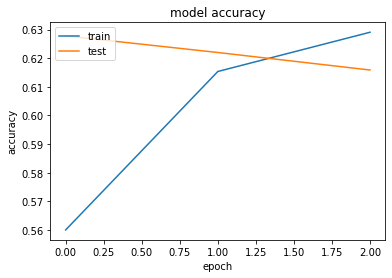

plot_history(history)

¿Que le sugiere este gráfico? ¿Porque le parece que la técnica no dio resultados?
