Explicaciones visuales via LIME

Introducción

A pesar de su amplia adopción, los modelos de aprendizaje automático - y especialmente aquellos basados en aprendizaje profundo - siguen siendo cajas negras a la hoja de entender como toman las decisiones que toman 1 . Sin embargo, comprender las razones detrás de las predicciones es importante para evaluar la confianza, que es fundamental si uno planea tomar acciones basadas en una predicción o al elegir si implementar un nuevo modelo en el contexto de una organización o proceso de negocio. Esta comprensión también proporciona información sobre el modelo, que se puede utilizar para transformar un modelo o una predicción que no son confiables en uno confiable.

Uno de estos métodos se basan en la idea de perturbaciones. La idea de estos métodos es obstruir o perturbar los datos de entrada con el objetivo de medir como esta perturvación se propaga en el error del modelo. La intuición nos podría confirmar que aquellas áreas de los datos donde el modelo presta atención generarán errores más grandes cuando son perturbadas. Librerías como SHAP y LIME utilizan esta técnica.

Preparación del ambiente

Intalamos las librerias necesarias

!wget https://raw.githubusercontent.com/santiagxf/M72109/master/docs/vision/tasks/classification/code/cnn_class.txt \
    --quiet --no-clobber
!pip install -r cnn_class.txt --quiet

Sobre el conjunto de datos de este ejemplo

Origen: https://www.tensorflow.org/datasets/catalog/horses_or_humans

Podemos cargar este conjunto de datos facilmente utilizando tensorflow-datasets:

import tensorflow as tf
import tensorflow.keras as keras
import tensorflow_datasets as tfds

ds, info = tfds.load('horses_or_humans', split='train', shuffle_files=True, with_info=True)

print("Numero de clases: ", info.features["label"].num_classes)
print("Clases disponibles: ", info.features["label"].names)

Numero de clases:  2
Clases disponibles:  ['horses', 'humans']

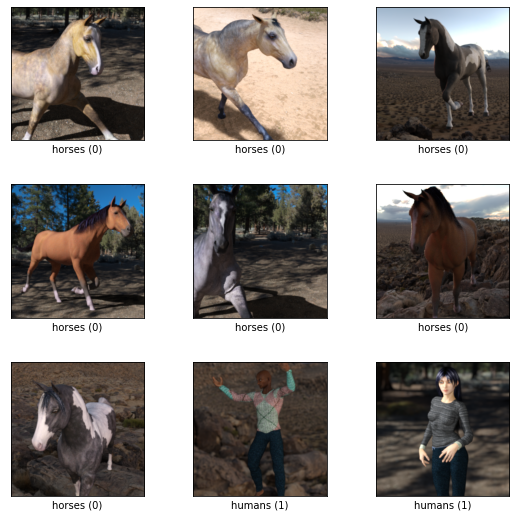

Veamos algunos ejemplos:

tfds.show_examples(ds, info)

Construcción de una red neuronal convolucional

Entendiendo una estructura basada en CNN estandar

Generaremos una red basada en CNNs de 3 bloques concatenados. En este caso la misma constará de:

• 3 bloques de:

  • 2 capas de CNN

  • 1 capas de Pooling

• 1 capa de regularización

• Una red de 2 capas fully-connected

from tensorflow.keras.layers.experimental import preprocessing

def buildModel():
    model = keras.models.Sequential(
      [
         # BLOQUE 1
         keras.layers.Conv2D(32, (3, 3), padding='same', activation='relu', input_shape=(300,300,3)),
         keras.layers.Conv2D(32, (3, 3), padding='same', activation='relu'),
         keras.layers.MaxPooling2D((2, 2)), # Me quedo con 1/4

         # BLOQUE 2
         keras.layers.Conv2D(64, (3, 3), padding='same', activation='relu'),
         keras.layers.Conv2D(64, (3, 3), padding='same', activation='relu'),
         keras.layers.MaxPooling2D((2, 2)), # Me quedo con 1/4

         # BLOQUE 3
         keras.layers.Conv2D(128, (3, 3), padding='same', activation='relu'),
         keras.layers.Conv2D(128, (3, 3), padding='same', activation='relu'),
         keras.layers.MaxPooling2D((2, 2)), # Me quedo con 1/4

         # CLASIFICADOR NORMAL
         keras.layers.Flatten(),
         keras.layers.Dropout(0.5),
         keras.layers.Dense(128, activation='relu'),
         keras.layers.Dense(2, activation='softmax')
      ])

    model.compile(optimizer='adam',
              loss=tf.keras.losses.SparseCategoricalCrossentropy(),
              metrics=['accuracy'])

    return model

Instanciamos nuestro modelo y verificamos su arquitectura

model = buildModel()
model.summary()

Model: "sequential_3"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 conv2d_18 (Conv2D)          (None, 300, 300, 32)      896

 conv2d_19 (Conv2D)          (None, 300, 300, 32)      9248

 max_pooling2d_9 (MaxPooling  (None, 150, 150, 32)     0
 2D)

 conv2d_20 (Conv2D)          (None, 150, 150, 64)      18496

 conv2d_21 (Conv2D)          (None, 150, 150, 64)      36928

 max_pooling2d_10 (MaxPoolin  (None, 75, 75, 64)       0
 g2D)

 conv2d_22 (Conv2D)          (None, 75, 75, 128)       73856

 conv2d_23 (Conv2D)          (None, 75, 75, 128)       147584

 max_pooling2d_11 (MaxPoolin  (None, 37, 37, 128)      0
 g2D)

 flatten_3 (Flatten)         (None, 175232)            0

 dropout_3 (Dropout)         (None, 175232)            0

 dense_6 (Dense)             (None, 128)               22429824

 dense_7 (Dense)             (None, 2)                 258

=================================================================
Total params: 22,717,090
Trainable params: 22,717,090
Non-trainable params: 0
_________________________________________________________________

Antes de comenzar el entrenamiento, configuraremos nuestro conjunto de datos para una tarea supervisada. Esto lo hacemos especificando el parametro as_supervised=True lo cual nos da la posibilidad de acceder a las anotaciones del conjunto de datos.

(training_set, validation_set) = tfds.load('horses_or_humans', split=['train', 'test'], as_supervised=True)

Configuramos los parametros de entrenamiento:

Note que utilizamos una función para normalizar la entrada

BATCH_SIZE=64
EPOCHS = 3

normalizer = preprocessing.Rescaling(scale=1./255)

def normalize(x, y):
  return normalizer(x), y

training_set_batch = training_set.map(normalize).batch(batch_size=BATCH_SIZE).cache().repeat()
validation_set_batch = validation_set.map(normalize).batch(batch_size=BATCH_SIZE).cache().repeat()
train_size = info.splits['train'].num_examples
test_size = info.splits['test'].num_examples

Comenzamos el entrenamiento

history = model.fit(training_set_batch,
                    epochs=EPOCHS,
                    steps_per_epoch=train_size,
                    validation_data=validation_set_batch,
                    validation_steps=test_size)

Epoch 1/3
1027/1027 [==============================] - 808s 786ms/step - loss: 0.0460 - accuracy: 0.9826 - val_loss: 7.9348 - val_accuracy: 0.8242
Epoch 2/3
1027/1027 [==============================] - 810s 788ms/step - loss: 2.0341e-06 - accuracy: 1.0000 - val_loss: 8.7592 - val_accuracy: 0.8242
Epoch 3/3
1027/1027 [==============================] - 812s 790ms/step - loss: 6.1652e-07 - accuracy: 1.0000 - val_loss: 9.5498 - val_accuracy: 0.8320

Guardamos el modelo que acabamos de entrenar

model.save("horses_humans.h5")

!zip horses_humans.zip horses_humans.h5

updating: horses_humans.h5 (deflated 39%)

Interpretando las predicciones

Instalamos la librería LIME

!pip install lime --quiet

Cargamos el modelo en caso de que no lo hayamos entrenado aqui:

model = tf.keras.models.load_model('horses_humans.h5')

Generamos un explainer

import lime
from lime import lime_image

explainer = lime_image.LimeImageExplainer()

Busquemos una imagen para probar el modelo

!wget https://thehorse.com/wp-content/uploads/2017/09/woman-and-horse-in-pasture-1.jpg

--2021-11-18 22:20:59--  https://thehorse.com/wp-content/uploads/2017/09/woman-and-horse-in-pasture-1.jpg
Resolving thehorse.com (thehorse.com)... 162.159.135.42
Connecting to thehorse.com (thehorse.com)|162.159.135.42|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 79349 (77K) [image/jpeg]
Saving to: ‘woman-and-horse-in-pasture-1.jpg.1’

woman-and-horse-in- 100%[===================>]  77.49K  --.-KB/s    in 0.006s

2021-11-18 22:20:59 (13.6 MB/s) - ‘woman-and-horse-in-pasture-1.jpg.1’ saved [79349/79349]

Como es constumbre, necesitaremos ajustar la imagen a lo que espera nuestro modelo:

image_shape = (300, 300)

import numpy as np

img = keras.preprocessing.image.load_img('woman-and-horse-in-pasture-1.jpg', target_size=image_shape)
input_img = keras.preprocessing.image.img_to_array(img) / 255.0
input_img = np.expand_dims(input_img, axis=0)

Corremos las explicaciones

explanation = explainer.explain_instance(input_img[0].astype('double'), model.predict, top_labels=2, hide_color=0, num_samples=5000)

Veamos la imagen original

plt.imshow(explanation.image)

<matplotlib.image.AxesImage at 0x7f5a64097f50>

Veamos aquellas partes de la imagen que son importantes a la hora de realizar las predicciones

from skimage.segmentation import mark_boundaries
import matplotlib.pyplot as plt

temp, mask = explanation.get_image_and_mask(explanation.top_labels[0], positive_only=True, num_features=5, hide_rest=True)
plt.imshow(mark_boundaries(temp / 2 + 0.5, mask))

<matplotlib.image.AxesImage at 0x7f5a652b3bd0>

temp, mask = explanation.get_image_and_mask(explanation.top_labels[0], positive_only=True, num_features=5, hide_rest=False)
plt.imshow(mark_boundaries(temp / 2 + 0.5, mask))

<matplotlib.image.AxesImage at 0x7f5a65780390>

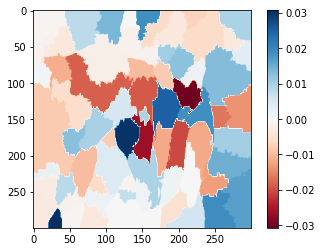

#Select the same class explained on the figures above.
ind =  explanation.top_labels[0]

#Map each explanation weight to the corresponding superpixel
dict_heatmap = dict(explanation.local_exp[ind])
heatmap = np.vectorize(dict_heatmap.get)(explanation.segments)

#Plot. The visualization makes more sense if a symmetrical colorbar is used.
plt.imshow(heatmap, cmap = 'RdBu', vmin  = -heatmap.max(), vmax = heatmap.max())
plt.colorbar()

<matplotlib.colorbar.Colorbar at 0x7f59f9743850>
